編碼器與控制系統連接方式有下列幾種:

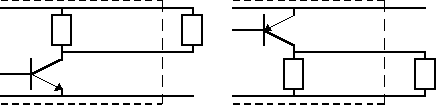

1.電壓輸出型: (RN/RP)該型分NPN和PNP二種方式向系統提供電壓信號。適用范圍: 各種計數系統。

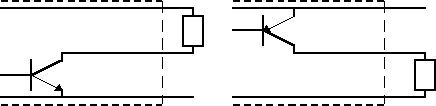

2.集電極開路輸出型: (OCN/OCP)該型分NPN和PNP二種方式向系統提供電流信號。適用范圍: 各種計數系統，交調系統，如日本三菱系列的變頻器，PLC等。

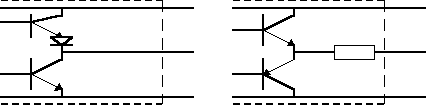

3.推挽輸出型: (F)該型分對偶推拉和互補推拉二種方式向系統提供電流信號。適用范圍: 各種變頻系統，交、直流系統，如日本安川.富士系列的變頻器,PLC等。
4.線驅動輸出型: (LY)該型采用國際標準的RS-422接口式向系統傳送數據。適用范圍:歐洲各種線驅動型變頻系統，交、直流系統。如英國CT系列的變器等。
|
